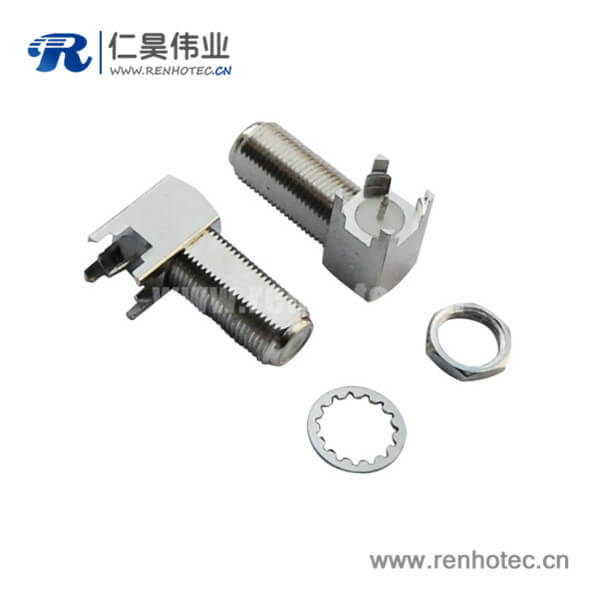

射频pcb接插件F头弯式穿墙式PCB板端

射频pcb接插件F头弯式穿墙式PCB板端

料号:RHT-611-0001
标签: f接插件,pcb板,母头,75欧,穿墙,弯式
材料:黄铜/PP/镀镍/镀锡
产品特点:

  • ISO认证厂家,产品品质达到ROHS、UL、REACH标准;

  • 厂家直销批发价格,免费提供样品测试;产品可根据材质和性能要求定制;

  • 依据国际MIL-C-39012,CECC22120和IEC60169-8标准生产。产品设计合理紧凑,减少安装空间;

  • 采用螺纹连接方式,连接更紧密稳固,结构简单,不到30秒即可完成接线,安装好后无需拆卸即可检验;

  • 结构和组件简单易于生产,生产效率高,价格低廉。

温度范围 -40°C to 60°C
震动频率 100m/S2 (10 to 500 Hz), 10G
特性阻抗 75Ω
频率范围 DC-3GHZ
电压 170V r.m.s at sea level
工作耐压 500V r.m.s at sea level
接触电阻 内导体之间 ≦10mΩ
接触电阻 外导体之间 ≦5mΩ
绝缘电阻 ≧1000MΩ
中心导体保持力 ≤0.2N
插入损耗 ≤0.20dB/3GHz
电压驻波比 直式 ≤1.22/3GHz
电压驻波比 弯式 ≤1.30/3GHz
耐用性 ≧500次

注释:具体规格参考图纸

类型 材料 表面处理
外导体 黄铜 镀镍
绝缘子 PP 白色
中心针 镀锡
