射频防水接插件你认识哪些类别呢

那些射频防水接插件产品您知道哪些，射频同轴接插件应用的领域非常广泛，种类也比较多，下面深圳仁昊伟业科技有限公司为您介绍一下常用射频同轴接插件的内容。

射频信号自身的特点十分突出，因此传输信号的过程中会涉及到一些特别的媒介，而相应接插件也很特殊，这里德索主要介绍常见的射频同轴接插件(RF COAXIAL CONNECTOR)，符合标准GB11316-89、IEC169、MIL-C-31012等标准。

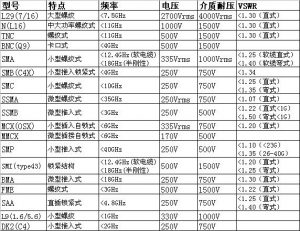

一、常见的同轴接插件及主要性能对照表：

除上述接插件以外，还有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等接插件，但主要是一些公司的型号。

二、常见同轴接插件的选择：

BNC是卡口式，多用于低于4GHz的射频连接，广泛用于仪器仪表及计算机互联

TNC是螺纹连接，尺寸等方面类似BNC，工作频率可达11GHz，螺纹式适合振动环境

SMA是螺纹连接，应用最广泛，阻抗有50和75欧姆两种，50欧姆时配软电缆使用频率低于12.4Ghz，配半刚性电缆最高到26.5GHz

SMB体积小于SMA，为插入自锁结构，用于快速连接，常用于数字通讯，是L9的换代品，50欧姆可到4GHz，75欧姆到2GHz

SMC为螺纹连接，其他类似SMB，有更宽的频率范围，常用于工防或高振动环境

N型接插件为螺纹式，以空气为绝缘材料，造价低，频率可达11GHz，常用于测试仪器上，有50和75欧姆两种

MCX和MMCX接插件体积小，用于密集型连接

BMA用于频率达18GHz的低功率微波系统的盲插连接

每种接插件都有工防和商业标准，工防按MIL-C-39012制造，全铜零件、聚四氟乙烯绝缘、内外镀金，性能最可靠，但造价较高。

商业标准设计则使用廉价材料，如黄铜铸体、聚丙烯绝缘、银镀层等，可靠性就差一些。

接插件材料有黄铜、铍铜和不锈钢，中心导体一般镀金，保证低电阻和耐腐蚀。工防要求在SMA和SMB上镀金，在N、TNC及BNC上镀银，因为银易氧化，用户更喜欢镀镍。

绝缘材料有聚四氟乙烯、聚丙烯及韧化聚苯乙烯，其中聚四氟乙烯绝缘性能最好，但成本较高。

三、常用接插件的性能列表：

1.L29(7/16)

标准：IEC169-4、CECC22190、DIN47223

特点：较大型螺纹式中高能量传输

温度范围：-40～+85

耐久性：500次

PLUG内径/JACK内径：21mm/22.5mm

电气性能：

特性阻抗：50欧姆

工作电压：2700Vrms

频率范围：0-7.5GHz

介质耐压：4000Vrms

接触电阻：内导体<0.4mOhm，外导体<1.5mOhm

绝缘电阻：>10000兆欧

VSWR：<1.30

材料：

壳体：黄铜镀镍或银

插针：黄铜镀硬金或银

插孔：锡青铜镀硬金或银

绝缘体：聚四氟乙烯

密封件：硅橡胶

压接套：铜合金镀镍

2.N

标准：MIL-C-39012、IEC169-16、CECC22210

特点：螺纹式中大功率

温度范围：-65～+165

耐久性：500次

PLUG内径/JACK内径：16mm/8.6mm

电气性能：

特性阻抗：50欧姆

工作电压：1000Vrms

频率范围：0-11GHz

介质耐压：1500V

接触电阻：内导体<1mOhm，外导体<0.2mOhm

绝缘电阻：>5000兆欧

VSWR：<1.30

材料：

壳体：黄铜镀镍

插针：黄铜镀硬金

插孔：铍青铜镀硬金或锡青铜镀金

绝缘体：聚四氟乙烯

密封件：硅橡胶

压接套：铜合金镀镍

3.BNC

标准：MIL-C-39012、IEC169-8

特点：卡口式

温度范围：-65～+165

耐久性：500次

PLUG内径/JACK内径：9.8mm/9.6mm

电气性能：

特性阻抗：50/75欧姆

工作电压：500V

频率范围：0-4GHz

介质耐压：1500V

接触电阻：内导体<1.5mOhm，外导体<1mOhm

绝缘电阻：>5000兆欧

VSWR：<1.30

材料：

壳体：黄铜镀镍

插针：黄铜镀硬金

插孔：铍青铜或锡青铜镀硬金

绝缘体：聚四氟乙烯

压接套：铜合金镀镍

4.TNC

标准：MIL-C-39012、IEC169-17

特点：螺纹式

温度范围：-65～+165

耐久性：500次

PLUG内径/JACK外径：11mm/9.6mm

电气性能：

特性阻抗：50欧姆

工作电压：500V

频率范围：0-11GHz

介质耐压：1500V

接触电阻：内导体<1.5mOhm，外导体<0.2mOhm

绝缘电阻：>5000兆欧

VSWR：<1.3

材料：

壳体：黄铜镀镍

插针：黄铜镀硬金

插孔：铍青铜镀硬金

绝缘体：聚四氟乙烯

密封件：硅橡胶

压接套：铜合金镀镍

5.L9(1.6/5.6)

标准：IEC169-13、CECC22240、DIN47295

特点：小型螺纹式

温度范围：-40～+85

耐久性：500次

PLUG内径/JACK内径：8.2mm/4mm

电气性能：

特性阻抗：75欧姆

工作电压：330V

频率范围：0-1GHz

介质耐压：1000V

接触电阻：内导体<10mOhm，外导体<5mOhm

绝缘电阻：>10000兆欧

材料：

壳体：黄铜镀镍或金

插针：黄铜镀硬金

插孔：铍青铜镀硬金

绝缘体：聚四氟乙烯

压接套：铜合金镀镍或金

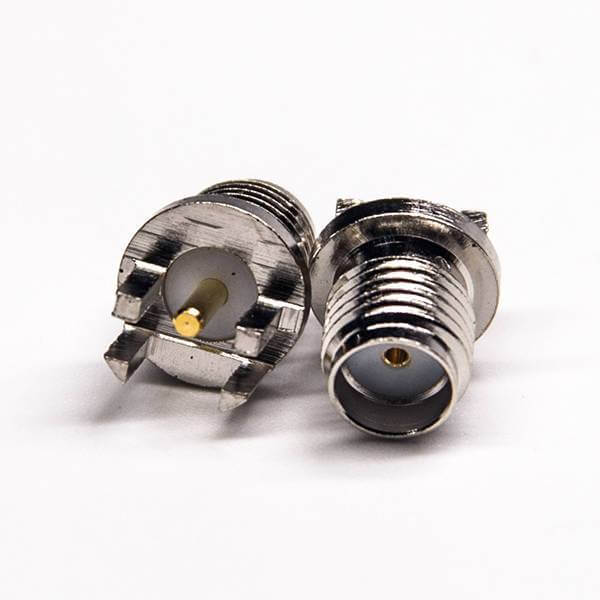

6.SMA

标准：MIL-C-39012、IEC169-15、CECC22110

特点：小型螺纹式

温度范围：-65～+165

耐久性：500次

PLUG内径/JACK外径：6.5mm/5.4mm

电气性能：

特性阻抗：50欧姆

工作电压：335Vrms

频率范围：0-12.4GHz(软电缆)/0-18GHz(半刚性电缆)

介质耐压：1000Vrms

接触电阻：内导体<3mOhm，外导体<2mOhm

绝缘电阻：>5000兆欧

插入损耗：0.15dB(6GHz)

射频泄漏：-60dB/-90dB(软电缆/半刚电缆)@2-3GHz

VSWR：直式软性电缆<1.15+0.02f(GHz)

弯式软性电缆<1.20+0.03f(GHz)

弯式半刚电缆<1.05+0.01f(GHz)

弯式半刚电缆<1.10+0.01f(GHz)

材料：

壳体：黄铜镀硬金或不锈钢表面钝化

插针：黄铜镀硬金

插孔：铍青铜镀硬金

绝缘体：聚四氟乙烯

密封件：硅橡胶

压接套：铜合金镀镍

7.SMB

标准：MIL-C-39012、IEC169-10、CECC22130

特点：小型推入锁紧式

温度范围：-65～+165

耐久性：500次

PLUG接触杆外径/JACK内径：2mm/3.7mm

电气性能：

特性阻抗：50/75欧姆

工作电压：250V

频率范围：0-4GHz(50欧姆)/0-2GHz(75欧姆)

介质耐压：750V

接触电阻：内导体<6mOhm，外导体<1mOhm

绝缘电阻：>1000兆欧

VSWR：<1.34

材料：

壳体：黄铜镀硬金

弹性接触杆：铍青铜镀硬金

插针：黄铜镀硬金

绝缘体：聚四氟乙烯

压接套：铜合金镀镍或镀金

8.SMC

标准：MIL-C-39012、IEC169-18、CECC22140

特点：小型螺纹式

温度范围：-65～+165

耐久性：500次

PLUG内径/JACK外径：3.8mm/3.7mm

电气性能：

特性阻抗：50欧姆

工作电压：250V

频率范围：0-10GHz

介质耐压：750V

接触电阻：内导体<6mOhm，外导体<1mOhm

绝缘电阻：>1000兆欧

VSWR：直式<1.25 弯式<1.35

材料：

壳体：黄铜镀硬金

插针：黄铜镀硬金

插孔：铍青铜镀硬金

绝缘体：聚四氟乙烯

压接套：铜合金镀镍或镀金

9.BMA

标准：IEC169-33

特点：微型推入式

温度范围：-65～+155

耐久性：500次

PLUG外径/JACK外径：5.3mm/7.4mm

电气性能：

特性阻抗：50欧姆

工作电压：250V

频率范围：0-18GHz

介质耐压：750V

接触电阻：内导体<3mOhm，外导体<2mOhm

绝缘电阻：>5000兆欧

VSWR：<1.30

材料：

壳体：黄铜镀硬金或镍及不锈钢钝化

插针：黄铜镀硬金

插孔：铍青铜镀硬金

绝缘体：聚四氟乙烯

压接套：铜合金镀镍

10.SSMA

标准：MIL-C-39012、IEC169-18、CECC22140

特点：微型螺纹式

温度范围：-55～+155

耐久性：500次

PLUG内径/JACK外径：5mm/4mm

电气性能：

特性阻抗：50欧姆

工作电压：250V

频率范围：0-35GHz

介质耐压：750V

接触电阻：内导体<4mOhm，外导体<2.5mOhm

绝缘电阻：>1000兆欧

VSWR：<1.07+0.1f(GHz)

材料：

壳体：黄铜镀硬金

插针：黄铜镀硬金

插孔：铍青铜镀硬金

绝缘体：聚四氟乙烯

压接套：铜合金镀镍或镀金

11.SSMB

标准：IEC169-19、CECC22170

特点：微型推入式

温度范围：-55～+155

耐久性：500次

PLUG内径/JACK外径：4.5mm/2.7mm

电气性能：

特性阻抗：50欧姆

工作电压：250V

频率范围：0-11GHz

介质耐压：500V

接触电阻：内导体<5mOhm，外导体<2.5mOhm

绝缘电阻：>1000兆欧

VSWR：直式<1.22(0-1GHz) <1.35(0-3GHz)

弯式<1.50(0-1GHz) <1.63(0-3GHz)

材料：

壳体：黄铜镀硬金

插针：锡青铜镀硬金

插孔：铍青铜镀硬金

绝缘体：聚四氟乙烯

压接套：铜合金镀镍或镀金

12.MCX(OSX)

标准：CECC22220

特点：小型插接自锁式

温度范围：-65～+155

耐久性：500次

PLUG外径/JACK内径：3.7mm/3.45mm

电气性能：

特性阻抗：50/75欧姆

频率范围：0-6GHz(50欧姆) 0-1.5GHz(75欧姆)

介质耐压：750V

接触电阻：内导体<5mOhm，外导体<2.5mOhm

绝缘电阻：>1000兆欧

VSWR： <1.20(50欧姆) <1.35(75欧姆)

材料：

壳体：黄铜镀硬金

弹性接触件：铍青铜镀硬金

插针：黄铜镀硬金

插孔：铍青铜镀硬金

绝缘体：聚四氟乙烯

压接套：铜合金镀镍或镀金

13.MMCX(C2.5)

标准：CECC22340

特点：微型插接自锁式

温度范围：-40～+90

耐久性：500次

PLUG外径/JACK内径：2.4mm/3mm

电气性能：

特性阻抗：50欧姆

工作电压：170V

频率范围：0-6GHz

介质耐压：500V

接触电阻：内导体<10mOhm，外导体<5mOhm

绝缘电阻：>1000兆欧

VSWR： <1.25

材料：

壳体：黄铜镀硬金

弹性接触件：铍青铜镀硬金

插针：黄铜镀硬金

插孔：铍青铜镀硬金

绝缘体：聚四氟乙烯

压接套：铜合金镀镍或镀金

14.SAA(1.0/2.3)

标准：CECC22230、DIN47297

特点：直插锁紧式

温度范围：-65～+155

耐久性：500次

PLUG内径/JACK内径：2.3mm/4.1mm

电气性能：

特性阻抗：50/75欧姆

工作电压：250V

频率范围：0-4.8GHz(50欧姆)/0-1.65GHz(75欧姆)

介质耐压：750V

接触电阻：内导体<10mOhm，外导体<7.5mOhm

绝缘电阻：>1000兆欧

VSWR：直式<1.25 弯式<1.40

材料：

壳体：黄铜镀硬金

弹性接触杆：铍青铜镀硬金

插针：黄铜镀硬金

插孔：铍青铜镀硬金

绝缘体：聚四氟乙烯

压接套：铜合金镀镍

15.MSP

标准：NEC公司产品

特点：推入自锁式

温度范围：-65～+165

耐久性：500次

PLUG内径/JACK内径：5mm/4mm

电气性能：

特性阻抗：75欧姆

频率范围：0-1GHz

介质耐压：750V

接触电阻：内导体<10mOhm，外导体<4mOhm

绝缘电阻：>1000兆欧

VSWR： <1.25

材料：

壳体：黄铜镀镍

插针：黄铜镀硬金

插孔：铍青铜镀硬金或锡青铜镀金

绝缘体：聚四氟乙烯

密封件：硅橡胶

压接套：铜合金镀镍

16.C4(1.0/2.3)

标准：DIN41626

特点：小型推入式

温度范围：-55～+125

耐久性：500次

PLUG外径/JACK内径：4.7mm/3mm

电气性能：

特性阻抗：50/75欧姆

工作电压：250V

频率范围：0-2GHz(50欧姆) 0-1.5GHz(75欧姆)

介质耐压：750V

接触电阻：内导体<10mOhm，外导体<5mOhm

绝缘电阻：>1000兆欧

材料：

壳体：黄铜镀硬金

弹性接触件：铍青铜镀硬金

插针：黄铜镀硬金

插孔：铍青铜镀硬金

绝缘体：聚四氟乙烯

压接套：铜合金镀镍或金

以上内容便是深圳仁昊伟业科技有限公司针对常见射频同轴接插件内容的介绍，如果您其他射频接插件的问题可以在此篇文章下留言，我们会安排技术人员给您回复。想了解更详细的专业知识可上深圳仁昊伟业科技有限公司官网。采购以及定制接插件产品，一定选正规专业的接插件厂家，这样我们对于购买的产品才能放心。深圳仁昊伟业科技有限公司，13年的接插件生产经验，产品均达到行业标准，值得您的信赖!
