快速认识3.5mm/2.92mm/2.4mm/SMA接插件四者区别

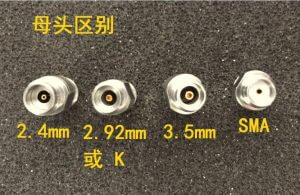

对于3.5mm/2.92mm/2.4mm/SMA接插件四者区别，相信很多从业者并不是很清楚。作为深圳仁昊伟业科技有限公司的一员，小编很高兴为您分享一下关于3.5mm/2.92mm/2.4mm/SMA接插件的相关知识，希望这些知识能够对您有所帮助。不少用户曾经遇到这样的状况，3.5mm/2.92mm/2.4mm三种类型的接插件，哪一种可以直接与sma接插件无缝对接呢。回答这个问题之前，我们应该先来认识一下这几种接插件：

最初，SMA接插件设计用于0.141″半硬同轴电缆，一般采用聚四氟乙烯介质填充，在工防工业中主要作为微波应用的精密接插件。在当时的条件下，由于SMA接插件的体积小、能在较高的频率(配接半硬电缆的频率范围为DC～18GHz;配接柔软电缆时为DC～12.4GHz)下工作，很快得到普及。甚至后来发展起来的毫米波接插件(如3.5mm、2.92mm)也考虑与其机械兼容的问题。

何为3.53.5mm接插件，它是外导体内径为3.5mm，特性阻抗为50Ω，连接机构为1/4-36UNS-2英制螺纹的接插件。与SMA接插件最大的不同是：3.5mm采用空气介质。3.5mm接插件的外导体较SMA接插件厚，机械强度好于SMA接插件。所以不仅电气性能优于SMA接插件，而且机械耐久性、性能的可重复性均高于SMA接插件，因此较适合于测试行业使用。

2.92mm连接是外导体内径为2.92mm、特性阻抗为50Ω、连接机构为1/4-36UNS-2英制螺纹的射频同轴接插件。其结构与3.5mm接插件相似，只不过更小一些。2.92mm接插件在DC～46GHz频带范围内，具有良好的电性能，且能与SMA接插件、3.5mm接插件机械兼容，很快地被广大制造商认可，成为国际上应用最为广泛的毫米波接插件之一。

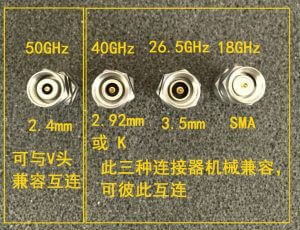

2.4mm接插件，是外导体内径为2.4mm，阻抗50欧姆的接插件而1.85mm接插件，是外导体内径为1.85mm，阻抗50欧姆的接插件了。它们内径尺寸更小，所以工作频率更高，标称频率分别可达50GHz和67GHz。这两种接插件之间机械兼容的，可以互连，不过需要记住的是，他们绝不能与2.92mm，3.5mm或者SMA接插件互相连接，不然可直接导致接插件的损坏!

读完上述内容之后，相信大家对于3.5mm/2.92mm/2.4mm/SMA接插件四者区别已经有一个清楚的认识了，如果想了解更多于3.5mm/2.92mm/2.4mm/SMA接插件的信息，可以登录http://www.jiechajian.net/，查询详细的产品规格、图纸、原材料等。
