弄清楚接插件是怎么分类的很简单

接插件作用及用途十分广泛，随着市场的火热，出现的接插件的种类也越来越多。由于接插件结构、应用渐渐多样起来，新的结构及应用还不断涌出，这时候就很难用某一固定模式来解决接插件分类命名的问题。市面上，接插件分类命名可谓是五花八门，按作用分的、按外形分的、按加工分的，虽然有些混乱，但万变不离其宗，以下这些基本分类方法值得遵循。

一、按照接插件连接对象的互连层次

根据设备内外连接的功能和对象，以电子设备为例，其互连层次(interconnection)可分为五个层次：①芯片封装的内部连接;②IC封装引脚与PCB板的连接，典型接插件为IC插座;③印制电路与导线或印制板的连接，典型接插件为印制电路接插件;④底板与底板的连接，典型接插件为机柜式接插件;⑤设备与设备之间的连接，典型产品为圆形接插件。其中第③和④互连层次有些重迭。在以上五个层次的接插件中，用的最多的是第③和第⑤层次产品。

二、按照接插件连接规格的层次

按照国际电工委员会(IEC)的分类准则，接插件属于电子设备用机电元件，其连接规格层次分为以下5个规格层次：1、大门类(family)，例如接插件;2、分门类(sub-family)，例如圆形接插件、矩形接插件;3、类型(type)，例如同轴接插件;4、品种(style)，例如BNC;5、规格(variant)，例如接口为公头、阻抗为50Ω，等。

三、按照接插件的外形结构

通过接插件的横截面，一般分为圆形和矩形两种。圆形接插件由于自身的结构特点，多用于工防装备(航空航天)。矩形接插件由于其结构简单，更多用于电子设备的印制线路板。

四、按照接插件的安装方式

接插件安装指接插件进行连接的连接方式和自身端接方法。按照接插件的连接方式，可分为：螺纹连接、卡口(快速)连接、卡锁连接、推拉式连接、直插式连接等;按照接插件的接触体端接形式，可分为：压接、焊接、绕接(拧接)、螺钉(帽)固定、压缩等;

例如：电路板中表面组装接插件，按照端接形式可分为两类：焊接型接插件、分离型接插件。焊接型接插件常作为塑封芯片载体(Lslc)连接插座使用;分离型接插件组装比较简单，用螺钉、螺母通过接插件通孔和基板直接进行连接。

五、按照接插件的连接用途

接插件根据用途分种类很多，一般有射频接插件、光纤接插件、密封接插件(玻璃封焊)、高温接插件、自动脱落分离接插件、滤波接插件、复合材料接插件、机场电源接插件、航空接插件、印制线路板接插件、 重型接插件、IC卡接插件、高电压接插件、宽带接插件、总线接插件、微细间距接插件、电缆组件和背板接插件。

例如：在电子设备内部电路板上，接插件按用途就可以分为PCB插座头、PCB插座、接线板等等。在工业领域，接插件应用就更为广泛，根据应用领域的不同，接插件常分为：汽车接插件、消费品接插件(例如家用电器接插件)、医疗接插件、移动设备接插件等等。其中，汽车上所用的接插件大部分按用途可分为标准密封用、非标准密封用;在消费品，按用途又分为高清电视、数码相机、游戏系统。

六、按照接插件的工作频率

接插件的工作频率指接插件可通过信号频率的大小。频率按大小分为超低频、低频、音频、中频、高频、射频、微波等频段。接插件一般以3M频率为界，可分为低频接插件和高频接插件。

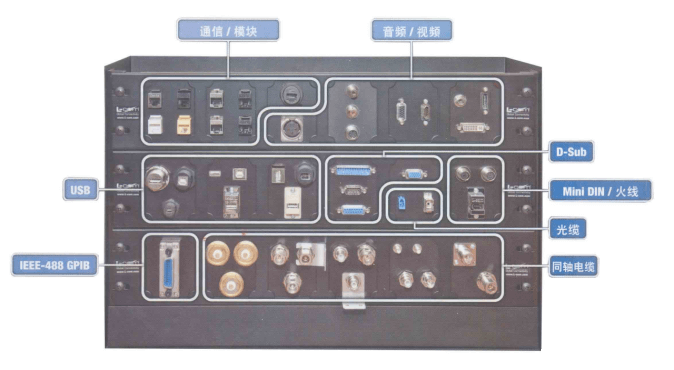

按照市场上的需求划分，德索电子通过总结，认为市场上应用最多的24种不同类别和叫法接插件如下：1、条形/压按式接插件;2、圆形接插件;3、矩形/重载接插件;4、射频同轴接插件;5、PCB/印刷电路板接插件;6、线对线接插件;7、FFC/FPC/薄膜电缆接插件;8、扁平电缆接插件;9、电脑设备接插件;10、视频/音频信号接插件;11、手机接插件;12、电源接插件;13、高压接插件;14、车用接插件;15、航空接插件;16、高速信号链接器;17、光纤接插件;18、微波链接器;19、防水接插件;20、耐高温接插件;21、导线接插件;22、IC卡接插件;23、宽带接插件;24、总线接插件。见下图：

接插件还有许多其他的分类，在上文中还来不及提到，确实种类繁多，没有统一标准，还有按接插件加工工艺、特殊结构、特殊性能、环境保护、也有厂家自己定义的接插件类别(例如美国泰克定义的新型BNC接插件的新接口TekVPI接头)。这些划分都有一定的道理，它们一般只是为了突出某一特征或用途，基本分类仍然没有超出上述的划分原则。同时接插件的各种类别划分之间并没有严格的区分，例如：属于设备与设备间连接的同轴接插件，也属于圆形接插件，更属于高频或射频接插件。

关于“接插件类别”知识就介绍到这了，您应该对于接插件类别也有了大致的认识了，如果您还有什么不明白的地方，可以向我们发送邮件，我们会安排专业快速解答您的问题，提供专业的意见。最后，希望每一位电子接插件从业者工作顺心，采购到心仪的射频产品。
