你知道工业接插件怎样选择吗

选择接插件一直以来，都是用户们比较关注的问题，因为选择对了接插件，可以为我们省去很多麻烦的事情。那么工业接插件怎么选择呢，下文中仁昊伟业科技子工程师，就为您整理了一篇关于工业接插件选择的文章，图文结合，由浅入深，相信看完之后您便会明白如何选择工业接插件产品。

当我们在选择一款工业接插件的时候，我们需要做好以下的几件事情：

插头、插座哪个需要固定?哪个需要移动?判定使用环境/确定电压、电流参数。

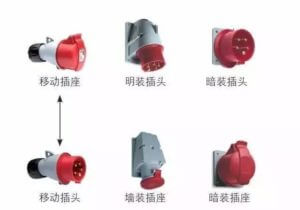

【1】插头与插座

一根电缆的两端，分别连接电源和用电设备。在两端，分别装置工业接插件的插头或插座。在选用时，这个跟家里的墙壁插座，或者排插接线板是一样的。考虑好谁是移动的，谁是固定的就好。

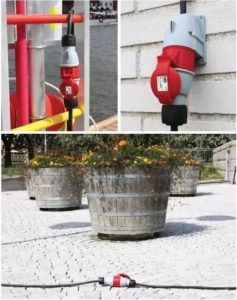

看一些具体的应用场所。

【2】按使用环境分类

对环境的描述，照常按照IP等级来划分。

【2.1】快速连接型

在这种场所，环境条件相对较为宽松，更强调应用中的便捷连接。

Easy & Safe的快速连接系列，防护等级为IP44，能够防护大部分情况下的的液体、固体干扰。

产品本身更侧重于快速连接：通过在插头插座形状、锁紧、解锁形式等方面的人体工学设计，实现轻松接插，可靠连接。

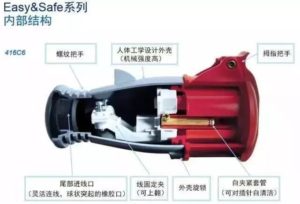

工业接插件插头的剖面图

日常使用的墙壁开关，采用的片状插头和簧片式插座，适用于于负荷电流较小的场所。

接触不良，往往带来发热等潜在故障风险。

工业接插件采用的套管插针结构有自夹紧特性，比普通插座无论在接触压力还是接触面积上，都更大。这种结构能有效减小接触电阻，避免故障发热。

【2.2】重载防护型

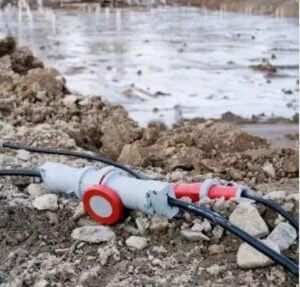

在更为苛刻的工业场所：液体流溢几率大，空气粉尘密度高，我们需要选择重载防护型的产品Tough&Safe系列，防护等级最高可达IP6

7。

产品本身，往往会选用PBT材质，抗造

PBT材质简介：

(资料自百度百科)

PBT中文名称聚对苯二甲酸丁酯，简称饱和聚酯，系高结晶性热可塑性塑料。

优点：

1、机械性质安定抗张强度与抗张模量和尼龙相似;

2、摩擦系数小有自润性;

3、吸水率低;

4、电气性质优良;

5、尺寸安定性良好;

6、耐药品性、耐油性极佳。

用途：

1、电子电器：无熔线断电器、电磁开关、驰返变压器、家电把手、接插件、外壳等;

2、汽车：车门把手、保险杆、分电盘盖、挡泥板、导线护壳、轮圈盖等;

3、工业零件：OA风扇、键盘、钓具卷线器、零件、灯罩等。

优质的材料使得坚固型能适应更恶劣更复杂的环境。

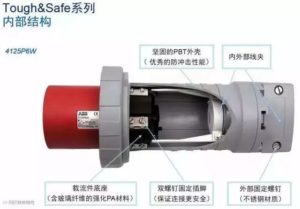

剖面图

Tough&Safe坚固型配有内外两套线夹，插脚螺钉也全部为双螺钉。

关于双螺钉，我司内部某君是这样解释的：

假如圣斗士冰河的锁链其实是一根电缆，两头坠的是个工业接插件，一头插座，一头插头。

星云锁链大招发出，万一没有拧紧，咔，飞出去了，岂不是很尴尬?

….

【3】IEC标准分类

由于工业接插件应用的场合众多，使用情况也千差万别，为了便于选型和统一标准，国际电工委员会(IEC)制定了一个选型“时钟图”。

这个时钟图，主要是按照键槽与接地极的相对位置来设计的

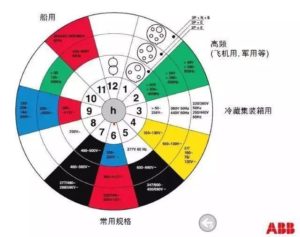

IEC 60309-2“时钟图”，

根据CEE/IEC标准，只有极数、电压、频率和额定电流相同的插头插座才能连接。

圆盘一共分四圈：

最内圈数字 1-12，跟手表刻度是一样的。

中心那个字母h，正下方有一个小jiujiu，那个小jiujiu对应的是插座上的键槽。

所有工业接插件的键槽，都在六点钟位置。

所有工业接插件，都有一个接地的插孔/针。

以键槽为基准，接地插针在几点钟位置，这个接插件的型号中就会有一个相应的编码。

接地，按预先划分好的电压、频率区域布置。

往外的三圈，是不同的针脚分类

分别对应2P+E，3P+E，3P+N+E的三种针脚分类。

每个扇区有不同的颜色

颜色与电压和频率有关。

看实物

【3.1】接地脚防误

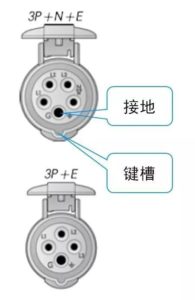

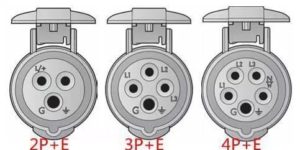

工业接插件的插针/针脚形式有三种。

2P+E：L，N，PE

3P+E：L1，L2，L3，PE

4P+E：L1，L2，L3，N，PE

每个针脚都有明确的标识极性。

所有的接插件导入键槽都在6点位置，

应用电压、频率不同，接插件的接地脚位置也随之不同。

根据不同的工作电压和频率，将接地脚布置于相对键槽不同的角度，可避免不同应用情况的混插，防止发生不同的电压或频率进行连接造成电气事故。

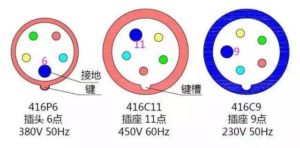

如下图三个不同的接插件(小jiujiu是键/键槽 ，大蓝点时接地脚位置)

6点插头：4P+E,380V,50Hz，我国标准工频电源。

11点插座：4P+E,450V,60Hz,广泛的船用电源标准，包括游艇。

9点插座：4P+E,230V,50/60Hz,某些特殊设备的电压。

(某些国家的电网有多个等级，如日本和美国。)

所有的接插件，接地脚都比其他针脚粗。

他们之间，无法混用。

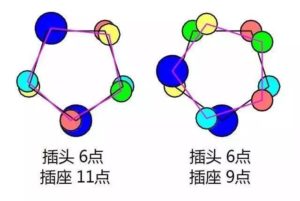

↑不同针脚配合的不可能性

首先，键槽位置都是6点位置。

然后，可见接地脚大于其他针孔，不可能将接地脚误插到其他极性中。

再次，不同“钟点”的接插件针孔角度不同，无法完全重合，也就不能插入。

【3.2】颜色

工业接插件壳体，一共有六种颜色：红色，蓝色，黄色，绿色，黑色，白色。

不同的颜色代表了不同的电压和频率。

例如：绿色用于高频率500Hz应用，黑色用于高电压500~690V应用。

红色和蓝色是最常用规格。

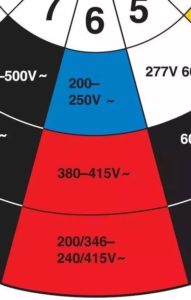

自内向外三圈

↑蓝色—应用于230V系统 2P+E

↑红色—应用于400V系统 3P+E

↑红色—应用于三相五线系统 4P+E

【3.3】额定电流

工业接插件的额定电流，一般有这些规格16A,32A,63A,125A

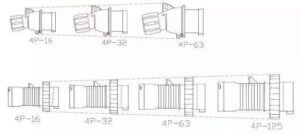

↑不同电流的插座对比示意图

不同额定电流规格，外形尺寸不同，相应的插头和插座无法匹配。

看懂了这张图，我们就可以专业的聊出一串字符，轻描淡写地帮办公室妹子答疑解惑了：

这个416P6W，是个工业接插件插头呢。

4是3P+N+E的插针配置

16是额定电流16A

P就是plug的意思吧，表示插头(推荐伦敦腔)

W是表示防护等级为IP67的意思

读完上文之后，您对于“工业接插件的选择”应该不在陌生了，更多与工业接插件相关的内容，可进入我们的工业接插件专题频道查看。仁昊伟业科技，是一家专业的工业接插件生产厂商，至今已有十四年的工业接插件生产经验，技术实力雄厚，所产的每一款工业接插件产品均通过ISO认证，符合国际环保要求，欢迎广大用户前来采购。
